Un prototype bien conçu peut pourtant échouer au moment de la fabrication si les informations sont dispersées entre un croquis, un e-mail et quelques fichiers de marquage. Le dossier technique sert justement de référence commune pour transformer une idée en produit reproductible, qu’il s’agisse d’un vêtement promotionnel, d’un accessoire textile ou d’un équipement fabriqué en série. Je vous présente son contenu, sa méthode de construction et les contrôles qui évitent les erreurs coûteuses entre conception, atelier, marquage et logistique.
Les éléments qui rendent une fabrication fiable
- Une source unique pour les matières, les dimensions, les finitions et les contrôles.
- Des visuels cotés qui permettent à l’atelier de comprendre exactement le produit attendu.
- Des tolérances précises pour éviter les interprétations différentes d’une série à l’autre.
- Un marquage documenté avec sa technique, son emplacement, ses dimensions et ses fichiers prêts à produire.
- Une gestion des versions indispensable dès que plusieurs fournisseurs ou variantes interviennent.
À quoi sert ce document dans une fabrication
Je le considère comme la source de vérité du produit. Il rassemble les informations nécessaires pour fabriquer, contrôler, modifier et reproduire un article sans dépendre de la mémoire du chef de produit ou d’un échange téléphonique.
Dans le textile promotionnel, cela peut concerner un tee-shirt, une veste, une casquette ou un sac. Le document doit permettre de répondre rapidement à des questions très concrètes. Quelle matière utiliser ? Où placer le logo ? Quelle dimension respecter ? Quelle finition accepter ? Comment emballer les pièces avant expédition ?
Il ne faut toutefois pas le confondre avec une simple présentation commerciale. Une fiche produit explique ce que l’on vend. Le document de fabrication explique comment le produire de manière constante. Cette différence devient déterminante dès que la commande passe d’un prototype à plusieurs dizaines ou centaines de pièces.
Une référence commune pour plusieurs métiers
Le même fichier peut être utilisé par le styliste, le modéliste, l’acheteur, l’atelier de confection, le spécialiste du marquage, le contrôleur qualité et le logisticien. Chacun n’a pas besoin de lire toutes les pages, mais chacun doit trouver rapidement l’information qui concerne son étape.
Dans la pratique, un bon document réduit les allers-retours et limite les décisions prises « au feeling ». Je préfère une consigne courte, mesurable et illustrée à une longue description qui laisse place à l’interprétation.
Trois documents souvent confondus
| Document | Fonction principale | Utilisateur prioritaire |
|---|---|---|
| Fiche produit | Présenter les caractéristiques commerciales et visuelles | Client, commercial, acheteur |
| Documentation de fabrication | Décrire les matières, les opérations, les dimensions et les contrôles | Atelier, fournisseur, qualité |
| Notice d’utilisation | Expliquer l’usage, l’entretien, la maintenance ou les précautions | Utilisateur final ou opérateur |
Pour une machine, la distinction est aussi réglementaire. L’INRS rappelle que la documentation technique et la notice d’instructions n’ont pas le même rôle : la première sert notamment à démontrer la conformité de la machine, tandis que la seconde accompagne son utilisation. Les recommandations de l’INRS sur la documentation technique constituent un repère utile pour éviter cette confusion.
Les éléments indispensables pour un produit textile marqué
Le contenu dépend du produit, de la complexité de la fabrication et du niveau de sous-traitance. Pour un article promotionnel, je recommande au minimum les blocs suivants.
Identifier clairement le modèle

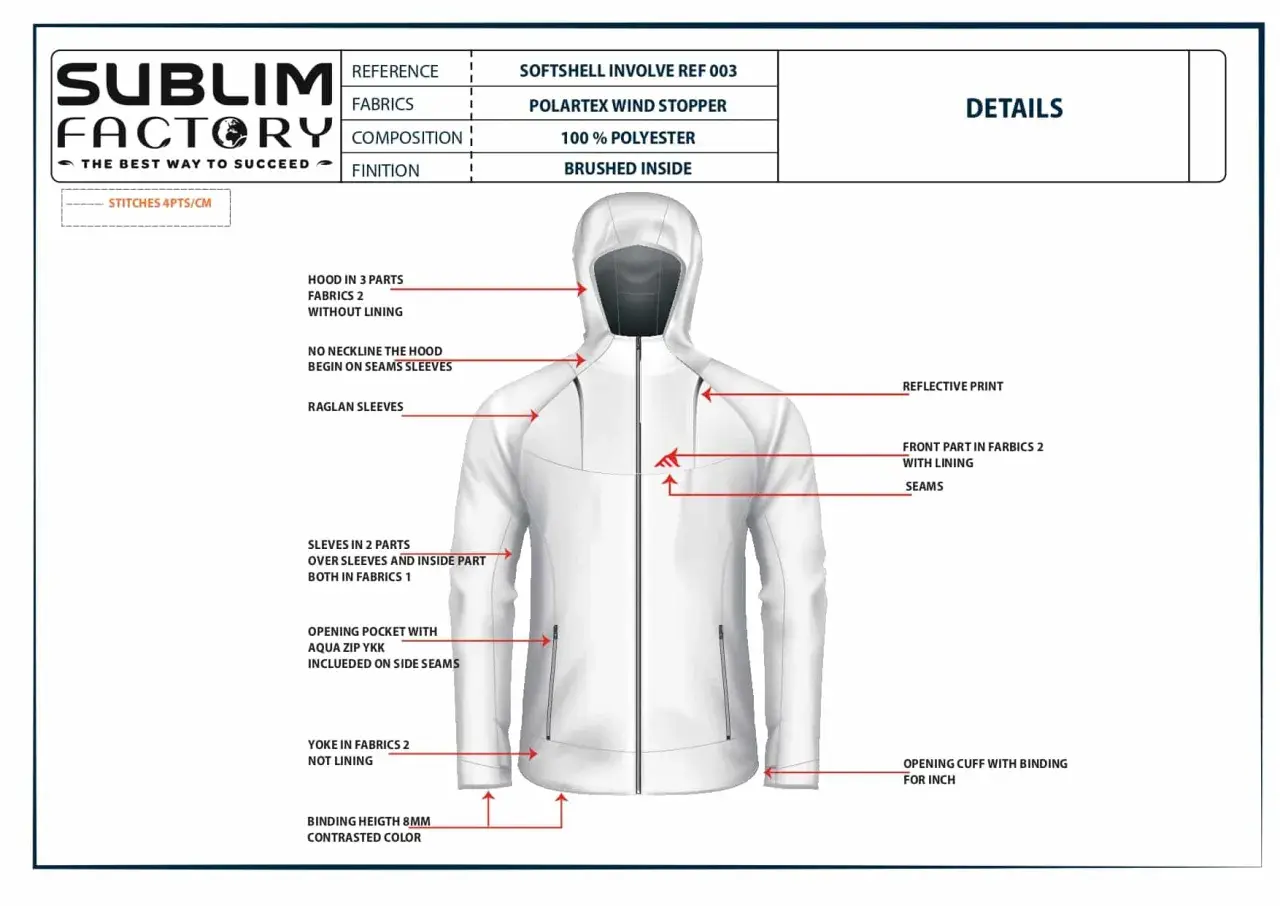

La première page doit comporter la référence du modèle, la date, la version, les tailles ou dimensions concernées, les coloris et le nom du responsable de validation. Une photo ou un dessin de face et de dos permet de relier immédiatement le document à l’article réel.
Si le produit existe en plusieurs variantes, chaque différence doit être visible. Une capuche, une poche, une couleur de fil ou un logo supplémentaire ne doit pas être caché dans une conversation séparée.
Décrire les matières et les composants
La nomenclature, souvent appelée bill of materials ou BOM, liste chaque élément utilisé. Elle peut inclure le tissu principal, le fil, les étiquettes, les cordons, les fermetures, les boutons, les renforts et les emballages.
Pour chaque composant, indiquez si possible la référence fournisseur, la composition, la couleur, le grammage, la quantité nécessaire et les alternatives autorisées. Un coton annoncé à 180 g/m², par exemple, ne doit pas être remplacé automatiquement par une matière de 150 g/m² sans validation, car le tombé, la tenue du marquage et la perception du produit peuvent changer.
Rendre les dimensions mesurables
Un dessin à plat est beaucoup plus utile lorsqu’il comporte des points de mesure. Précisez la largeur, la hauteur, la longueur des manches, le diamètre d’un sac ou la position d’une poche, avec une tolérance clairement définie.
Une indication comme « logo centré sur la poitrine » reste trop vague. Une consigne exploitable précisera par exemple une largeur de 280 mm, une distance de 80 mm sous l’encolure et une tolérance de quelques millimètres. Ces valeurs sont des exemples de rédaction, pas des standards universels. Elles doivent être adaptées au produit et à la technique utilisée.
Dans l’habillement, la norme NF G05-004 peut servir de repère pour structurer un dessin technique et harmoniser les informations transmises à l’atelier. La norme AFNOR consacrée au dessin technique dans le vêtement est particulièrement pertinente pour les projets qui doivent être reproduits par plusieurs intervenants.
Documenter le marquage
Le marquage mérite une page dédiée. Indiquez la technique choisie, comme la sérigraphie, la broderie, le transfert ou l’impression numérique, ainsi que le fichier à utiliser, les couleurs, les dimensions et la zone de placement.
Pour une broderie, ajoutez le type de support, le nombre de couleurs et les éventuelles contraintes liées aux détails fins. Pour une impression, précisez le mode colorimétrique attendu, le fond textile et les limites de finesse. Un fichier vectoriel est généralement préférable pour un logo qui doit être redimensionné, mais il ne dispense pas d’un contrôle sur le rendu réel de la matière.
Lire aussi : Technique de tissage - Comprendre les armures et éviter les défauts
Prévoir le contrôle et la logistique
Le document doit aussi préciser ce qui sera contrôlé avant expédition. Les points peuvent concerner la mesure, la couleur, la couture, l’alignement du visuel, la propreté du marquage, l’étiquetage et le conditionnement.
J’ajoute toujours les informations qui semblent secondaires jusqu’au jour de l’envoi. Nombre de pièces par carton, pliage, sachet individuel, étiquette extérieure, regroupement par taille ou par destination : ces détails évitent des manipulations supplémentaires et des erreurs de préparation.
Comment le construire et le faire évoluer
Il n’est pas nécessaire de produire un document compliqué dès le premier jour. En revanche, il faut le construire dans le bon ordre et le faire évoluer après chaque retour concret.
- Définir le produit cible. Notez l’usage, le public, les dimensions, les coloris, le niveau de qualité attendu et le volume prévisionnel.
- Rassembler les données techniques. Ajoutez les dessins, la nomenclature, les mesures, les matières, les opérations de montage et les fichiers de marquage.
- Faire relire par les métiers concernés. L’atelier doit vérifier la faisabilité, le spécialiste du marquage la qualité du visuel et le logisticien le conditionnement.
- Produire un prototype. Le prototype sert à vérifier les proportions, le confort, les coutures, le rendu des couleurs et la position du logo.
- Corriger après contrôle. Toute modification doit apparaître dans le document, avec une date et un numéro de version.
- Geler la version de production. Une mention comme « validé pour série » évite qu’un ancien fichier soit envoyé par erreur à l’usine.
La gestion des versions est l’un des points les plus sous-estimés. Un nom de fichier tel que logo_final_vraiment_final.pdf ne permet pas de savoir ce qui a changé. Une référence comme TSH-024_V03_Production, accompagnée d’un historique des modifications, est beaucoup plus sûre.
Je conseille aussi de séparer les éléments validés des éléments encore en discussion. Tant qu’une couleur ou une matière n’est pas confirmée, elle doit être signalée comme provisoire. Cela évite qu’une proposition graphique soit interprétée comme une instruction de fabrication.
Qui l’utilise et comment éviter les pertes d’information
Un document efficace ne se contente pas de stocker des données. Il organise la transmission entre des personnes qui n’emploient pas toujours le même vocabulaire.
| Métier | Information recherchée | Point de vigilance |
|---|---|---|
| Développement produit | Construction, matières, variantes, mesures | Ne pas valider une apparence sans vérifier la faisabilité |
| Atelier de confection | Ordre des opérations, assemblage, tolérances | Décrire les zones difficiles et les finitions visibles |
| Marquage | Technique, fichier, dimensions, emplacement | Tester le rendu sur la vraie matière |
| Qualité | Critères d’acceptation et méthode de mesure | Définir ce qui est un défaut bloquant ou mineur |
| Logistique | Conditionnement, quantités, identification des colis | Aligner les informations avec le bon de préparation |
Pour une petite série, un PDF structuré accompagné de fichiers sources peut suffire. Pour des commandes récurrentes ou plusieurs fournisseurs, un outil de gestion produit, parfois appelé PLM, devient intéressant. Il centralise les versions et les validations, mais il ne corrige pas une information mal rédigée.
La règle reste simple : chaque donnée importante doit avoir un emplacement identifiable et un responsable. Si personne ne sait qui valide la couleur, la tolérance ou le fichier de marquage, le problème réapparaîtra au moment du lancement.
Les erreurs qui font dérailler une série
Les défauts ne viennent pas toujours d’un mauvais savoir-faire. Ils naissent souvent d’une information incomplète ou contradictoire. Voici les erreurs que je rencontre le plus fréquemment.
- Utiliser une photo comme instruction technique. Une photo montre le résultat souhaité, mais rarement les mesures, les tolérances ou la construction.
- Oublier les variantes. Un logo différent selon le coloris ou une taille spécifique doit avoir sa propre indication.
- Ne pas préciser les tolérances. Sans marge acceptable, l’atelier et le contrôle qualité peuvent appliquer deux interprétations opposées.
- Valider le visuel sur écran uniquement. La texture, la couleur du support et la technique de marquage modifient le rendu.
- Mélanger les fichiers de conception et de production. Un brouillon ne doit jamais être placé dans le même dossier que la version approuvée sans marquage clair.
- Modifier le produit sans mettre à jour le document. Une amélioration décidée oralement devient vite une différence entre le prototype et la série.
Avant de lancer la fabrication, je fais une vérification courte mais systématique. La référence correspond-elle au bon produit ? Les mesures sont-elles accompagnées de tolérances ? La matière disponible est-elle bien celle validée ? Le fichier de marquage est-il le bon ? Le conditionnement est-il décrit ?
Pour une machine ou un équipement soumis à des exigences réglementaires, cette vérification doit aller plus loin. L’analyse des risques, les plans, les essais, les schémas et les mesures de prévention doivent être conservés avec les éléments nécessaires pour démontrer la conformité. La documentation n’est donc pas seulement un outil d’atelier, elle peut aussi devenir une preuve technique et réglementaire.
Ce que votre document doit permettre de vérifier en un coup d’œil
Un bon support de fabrication doit permettre à une personne extérieure au projet de comprendre le produit sans devoir reconstituer son histoire. Elle doit savoir ce qui est fabriqué, avec quelles matières, selon quelles dimensions, avec quel marquage et selon quels critères d’acceptation.
Si une information importante se trouve uniquement dans un message, une photo annotée ou la mémoire d’un interlocuteur, le système reste fragile. Je préfère un document sobre, régulièrement mis à jour et réellement utilisé par les équipes à un fichier très long que personne ne consulte.
La meilleure mesure de qualité est finalement très concrète : lorsque l’atelier, le marquage, le contrôle et la logistique travaillent à partir de la même version, les décisions deviennent plus rapides, les écarts sont détectés plus tôt et la série a beaucoup plus de chances de ressembler au prototype validé.
